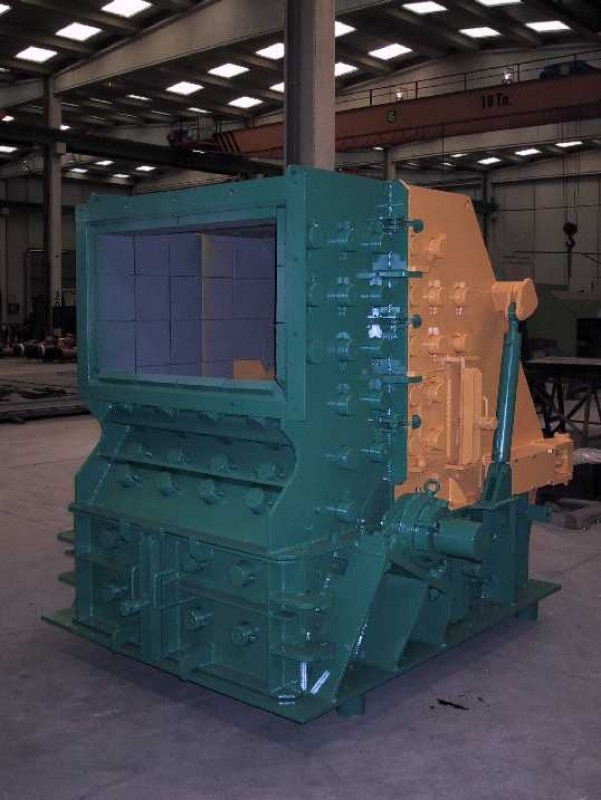

Trituradoras de impacto, serie BMTA


Los molinos de impacto de eje horizontal (HSI) Alquezar, trabajan con una nueva cinemática, consiguiendo unas ventajas especiales en la trituración y en su economía.

El material de alimentación, entra lateralmente en la cámara primaria, donde los barrones de impacto lo golpean contra las cuñas específicas, donde es triturado. La forma afilada de las cuñas de impacto, hace que esta penetre en el material, ejerciendo una elevada presión y un esfuerzo de flexión, que nos permite triturar rocas de mayor tamaño que otros modelos existentes en el mercado. Los fragnmentos de material triturado llegan a la segunda etapa de molienda, mientras que los materiales grandes, recirculan a de nuevo hacia la cámara primaria. El material pretriturado pasa a la tercera etapa para someterse a la molienda final.



El característico diseño de la camara de impacto primaria, crea  junto con los elementos de impactro la primera etapa de trituración. En esta primera etapa, los elementos de impacto tienen formas afiladas, para poder penetrar mejor en la roca, debido a la concentración de tension que imprime sobre esta. Este sistema permite un ahorro considerable de energía, y asegura un menor desgaste de las placas, de manera que se reducen los costes de producción. Las placas de impacto de segunda y tercera etapa, están montadas sobre soportes regulables hidráulicamente, de manera que podemos ajustar la aproximación de estas al rotor, dependiendo del material a procesar, y del material que queremos obtener.

La carcasa del molino de impacto, está recubierta por placas de fundición, con fijaciones de tornillo o de cuña accesibles desde el exterior de la máquina.

El eje del rotor es de acero forjado de alta calidad, calculado para soportar los más grandes esfuerzos. La polea de transmisión se puede colocar a ambos lados del eje. El rotor está construido con elementos soldados de gran robustez, con soldadura antidesgaste en las zonas periféricas sometidas a una mayor abrasión.

El mantenimiento se hace de manera rápida y sencilla, gracias al sistema hidráulico de apertura de la carcasa, que  permite el acceso a barras de impacto, placas de impacto y cuñas de la primera, segunda y tercera fase.



Modelo

Anchura

(mm)

Altura

(mm)

Longitud

(mm)

Boca entrada

(mm)

Tamaño alimentación (mm)

Peso

(kg)

Potencia

(C.V.)

Producción

(t/h)

<2000 kp/cm2 >2000 kp/cm2
BMTA-8.5.4 1.505 1.870 2.280 530×570 250 180 5.900 100 75
BMTA-8.8.4 1.765 1.870 2.280 780×570 300 180 7.350 125 100
BMTA-8.10.4 2.025 1.870 2.280 1.030×570 300 180 8.400 180 140
BMTA-10.10.4 2.190 2.375 2.850 1.030×715 600 450 13.600 270 200
BMTA-10.12.4 2.490 2.375 2.850 1.280×715 600 450 15.500 340 275
BMTA-10.15.4 2.745 2.375 2.850 1.530×715 600 450 17.200 425 325
BMTA-12.12.4 2.570 3.150 3.070 1.280×1.100 900 650 23.100 425 325
BMTA-12.15.4 2.895 3.150 3.070 1.530×1.100 900 650 25.700 480 375
BMTA-12.18.4 3.145 3.150 3.070 1.780×1.100 900 650 28.500 550 425
