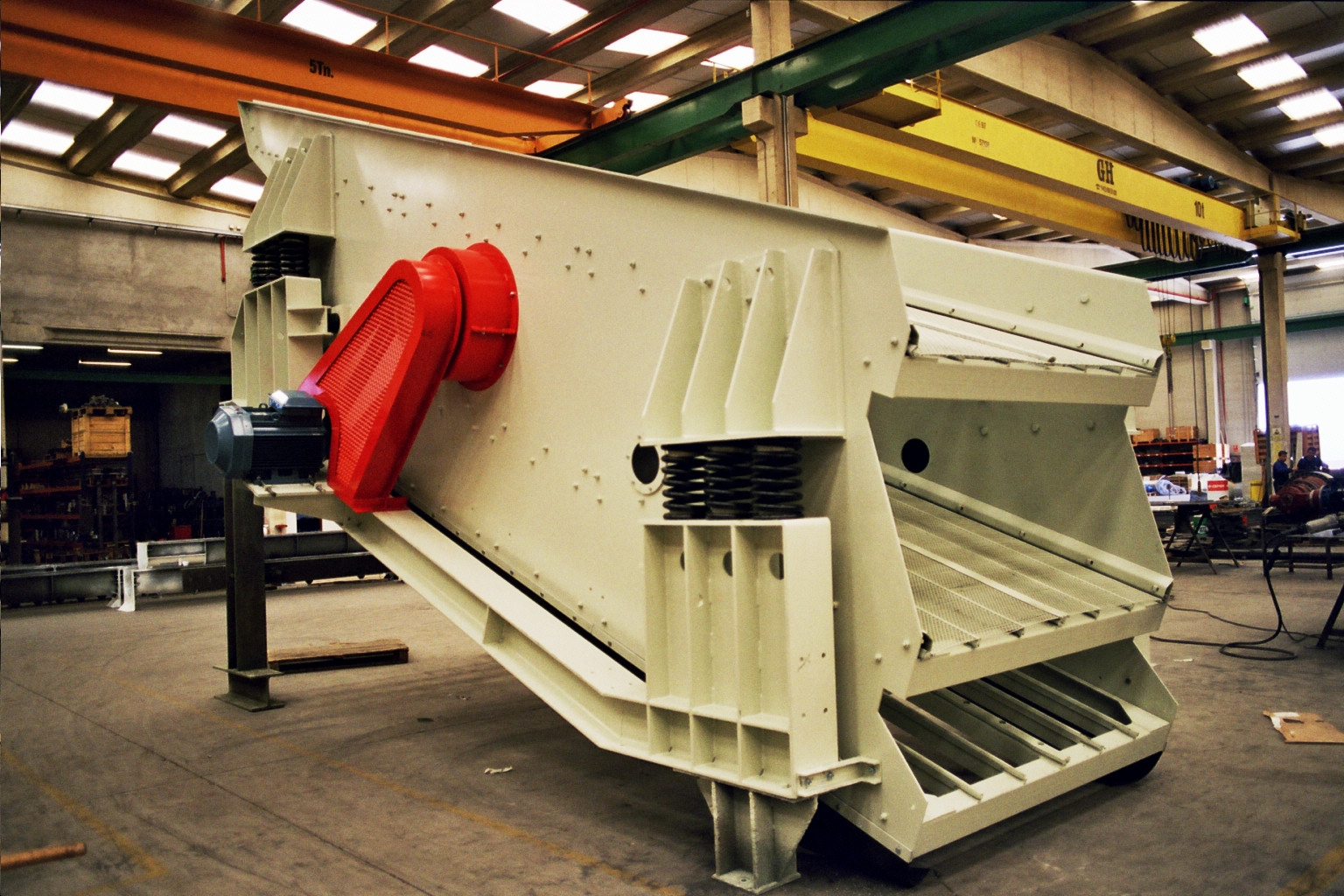

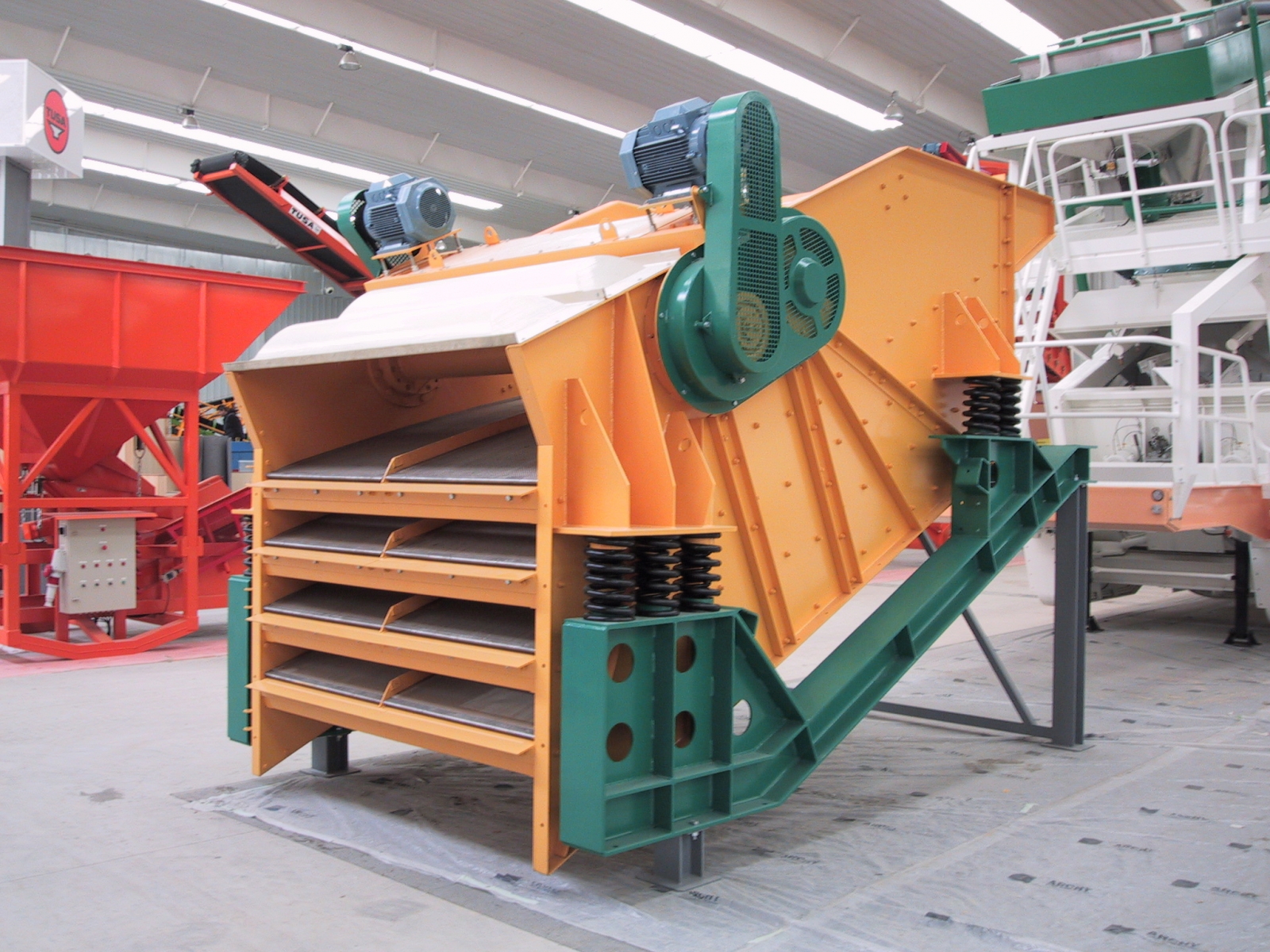

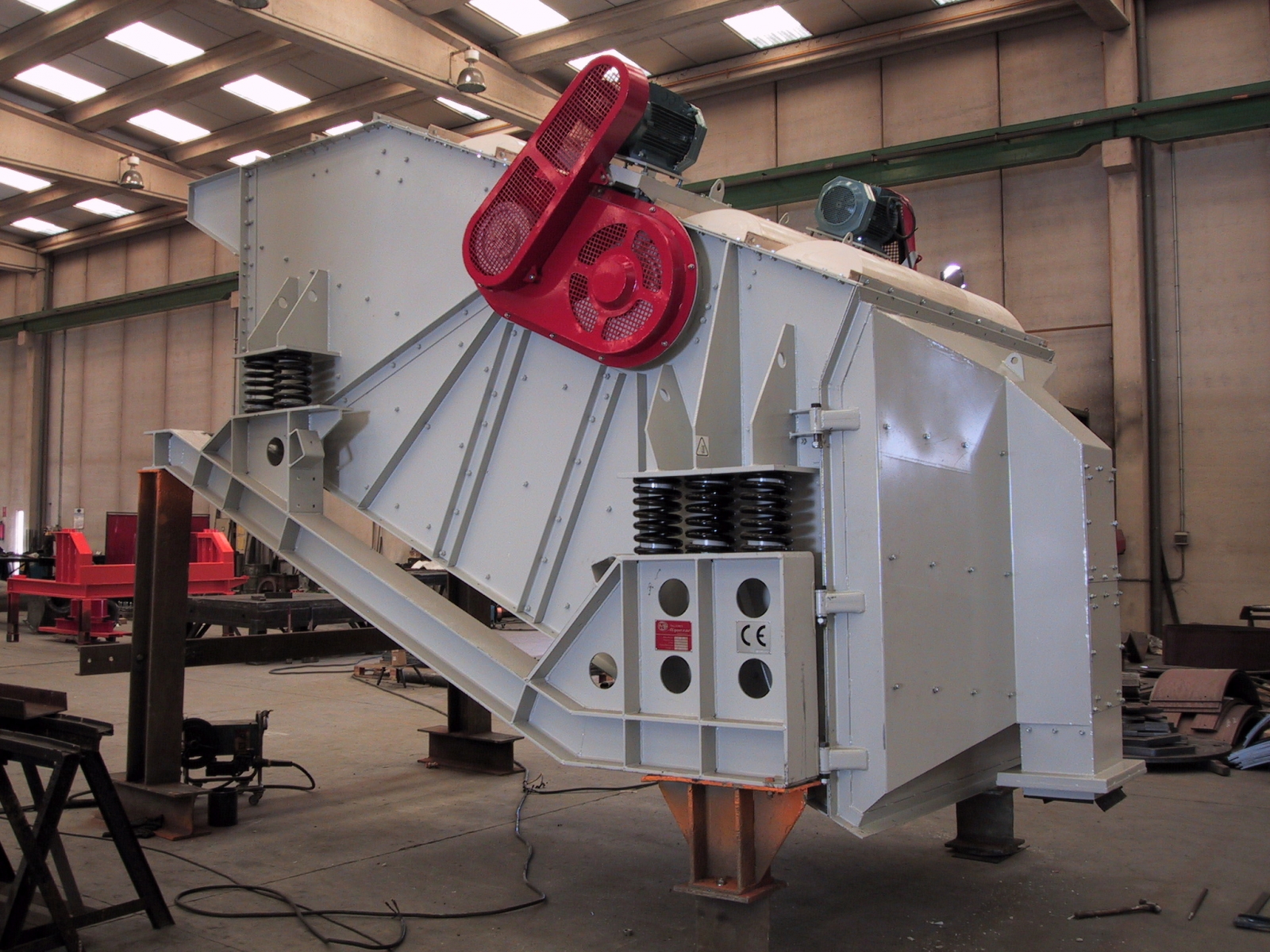

Os crivos dinâmicos da série CT, destacam-se pela sua grande robustez, versatilidade e alta eficácia para trabalhos pesados, cortes intermédios e obtenção de produtos finais. Adaptam-se com facilidade a qualquer processo de selecção e com qualquer classe de material, obtendo curvas granulométricas constantes com as mais altas produções.
A suspensão do corpo do crivo sobre o chassis de apoio é realizada por meio de molas metálicas helicoidais, fáceis de substituir. Os crivos Alquézar CT incorporam amortecedores laterais para reduzir os movimentos nas fases de arranque e paragem.
A gaveta de distribuição dos inertes classificados é deslocável, de forma a facilitar o acesso ás redes na sua substituição. A gaveta também incorpora umas janelas de revisão de cada um dos lados do mesmo, para realizar operações de inspecção e limpeza.

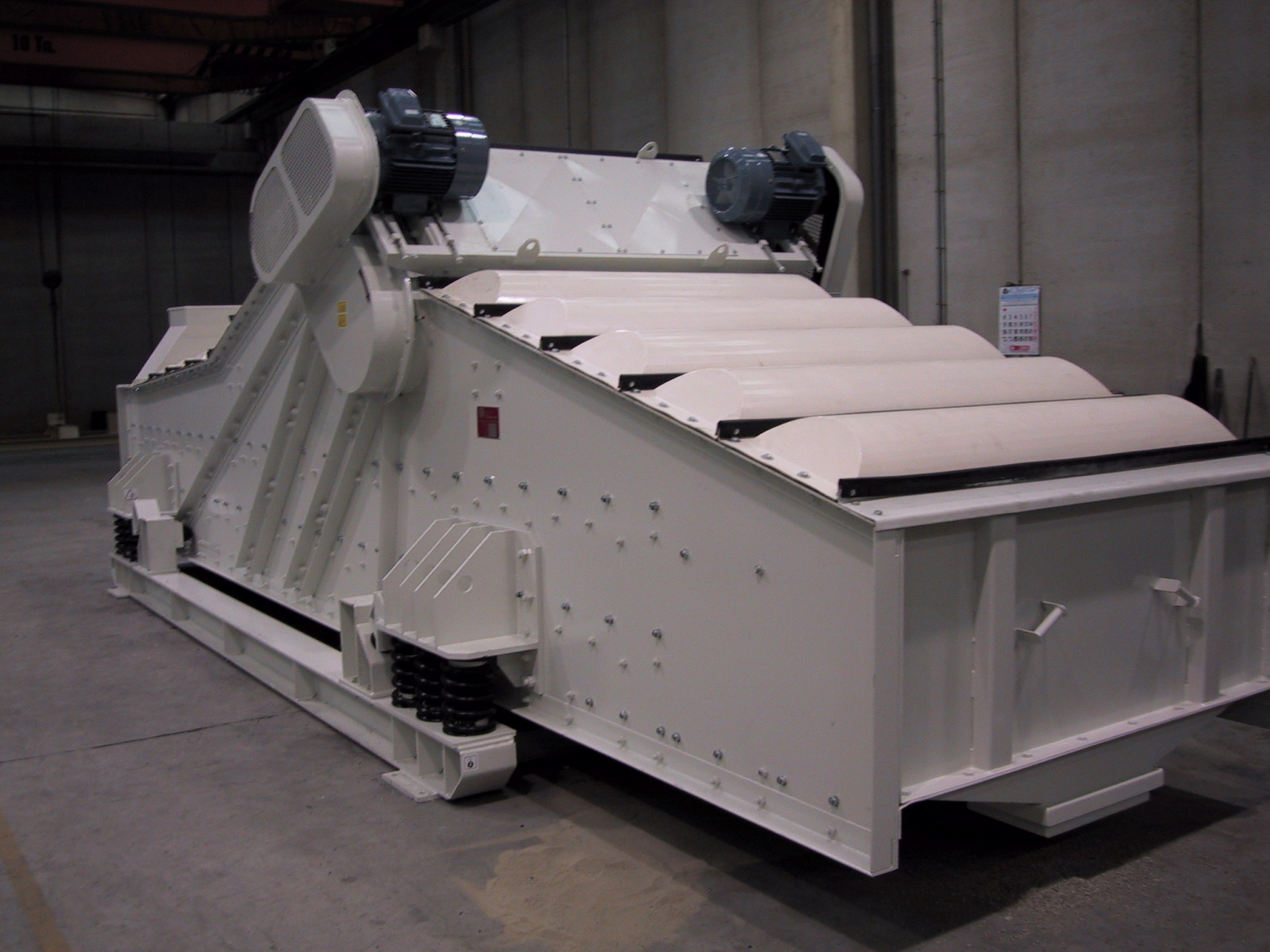

O mecanismo de vibração consiste num eixo com chumaceiras de rolos de grande resistência, montados sobre alojamentos de aço. As chumaceiras estão lubrificadas com massa lubrificante e vedadas contra o pó. A intensidade de vibração pode ser regulada por meio de contrapesos situados nos extremos do eixo, de forma a podermos aumentar ou diminuir a amplitude da mesma. A Alquézar também fabrica variantes de crivos com duplo eixo vibratório, para uma maior distribuição da vibração ao longo da superfície do crivo.
Existe a possibilidade de incorporação chuveiros de água de poliuretano, para a classificação húmida nos processos de lavagem.
Os crivos Alquézar CT podem ir equipados com diferentes tipos de redes: Metálica, de borracha, de poliuretano, etc. Em função do material a classificar. A tensão das redes é lateral, mediante varetas longitudinais. As malhas de poliuretano incorporam um sistema de fixação específico mediante cunhas.
Crivos vibratórios de classificação de um eixo
Modelo |
Largura rede (mm) |
Comprimento rede (mm) | Largura chassis (mm) |
Altura | Velocidade (r.p.m.) |
Inclinação (deg) |
Superficie (m2) |
Potência (C.V.) |
||
2 peneiras | 3 peneiras | 4 peneiras | ||||||||
CT-1 | 800 | 1.800 | 1.290 | 1.440 | 1.670 | 1.900 | 1.200 | 16 | 1,4 | 4 |
CT-2 | 1.000 | 2.500 | 1.630 | 1.800 | 1.800 | 1.900 | 1.100 | 16 | 2,5 | 5,5 |
CT-3 | 1.200 | 3.000 | 1.880 | 1.880 | 1.880 | 2.300 | 1.050 | 16 | 3,6 | 10 |
CT-4 | 1.500 | 4.000 | 2.220 | 2.290 | 2.290 | 2.700 | 1.000 | 16 | 6 | 15 |
CT-5 | 1.800 | 5.000 | 2.640 | 2.870 | 3.470 | 3.900 | 950 | 20 | 9 | 25 |
CT-6 | 2.000 | 6.000 | 2.740 | 3.690 | 4.290 | 4.875 | 810 | 20 | 12 | 40 |
CT-7 | 2.300 | 6.000 | 3.040 | 3.690 | 4.290 | 4.875 | 810 | 20 | 13,8 | 50 |
CT-8 | 2.300 | 7.000 | 3.040 | 4.040 | 4.640 | 5.225 | 810 | 20 | 16,1 | 2 x 40 |
Crivos vibratórios de classificação de duplo eixo.
Modelo |
Largura rede (mm) |
Comprimento rede |
Número de peneiras |
Velocidade (r.p.m.) |
Inclinação (deg) |
Superficie (m2) |
Potência (C.V.) |
C2E-3TL | 2.000 | 4.000 | 3 | 1.000 | 15-25 | 8 | 2 x 15 |
C2E-4TL | 2.000 | 4.000 | 4 | 1.000 | 15-25 | 8 | 2 x 15 |
C2E-72 | 1.800 | 7.200 | 2 | 1.000 | 0 | 13 | 2 x 25 |
