Crivos com chuveiros


Os crivos dinâmicos da série CT, destacam-se pela sua grande robustez, versatilidade e alta eficácia para trabalhos pesados, cortes intermédios e obtenção de produtos finais. Adaptam-se com facilidade a qualquer processo de selecção e com qualquer classe de material, obtendo curvas granulométricas constantes com as mais altas produções.

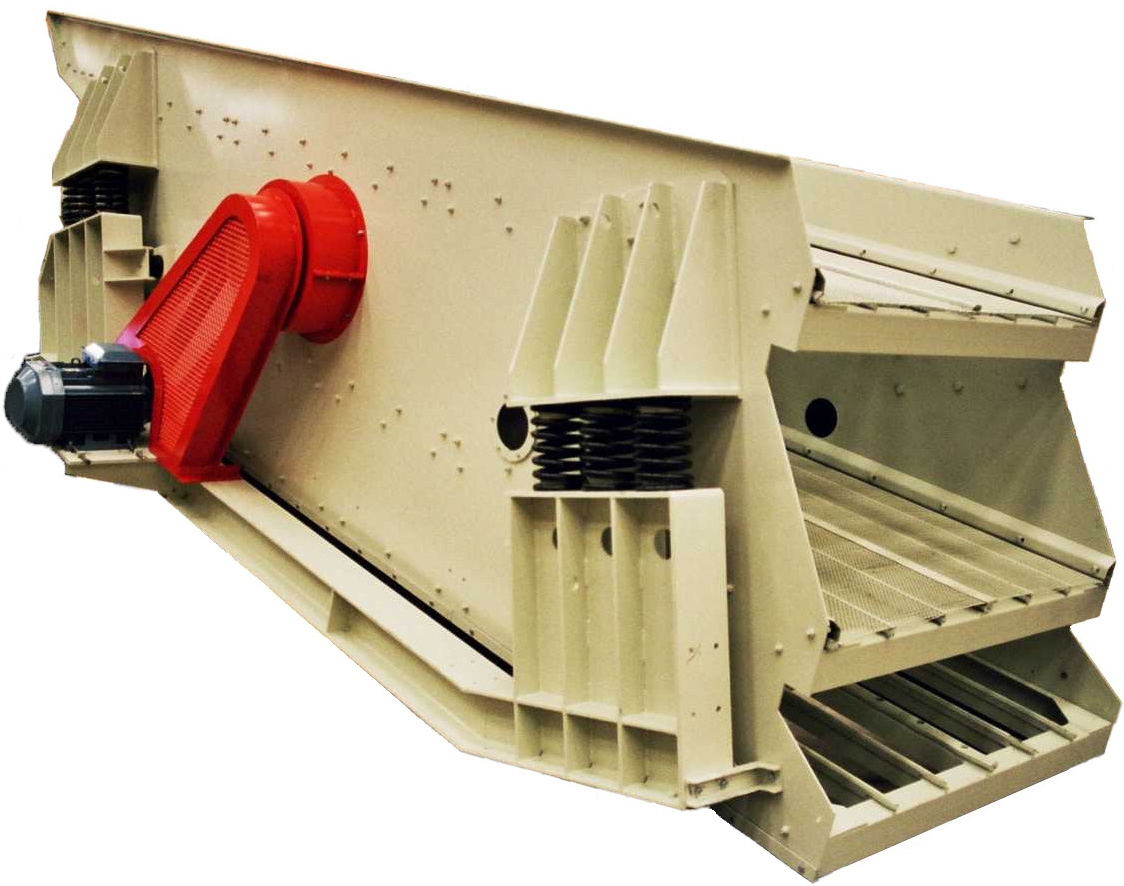

A suspensão do corpo do crivo sobre o chassis de apoio é realizada por meio de molas metálicas helicoidais, fáceis de substituir. Os crivos Alquézar CT, incorporam amortecedores laterais para reduzir os movimentos nas fases de arranque e paragem.

A gaveta de distribuição dos inertes classificados é deslocável, de maneira que facilita o acesso quando se realiza a substituição de malhas. A gaveta também incorpora umas janelas de revisão a cada um dos lados do mesmo, para realizar operações de inspecção e limpeza.

O mecanismo de vibração consiste num eixo com chumaceiras de rolos de grande resistência, montados sobre alojamentos de aço. As chumaceiras estão lubrificadas com massa e vedadas contra o pó. A intensidade de vibração pode ser regulada por meio de contrapesos situados nos extremos do eixo, de forma a podermos aumentar ou diminuir a amplitude da mesma. A Alquézar também fabrica variantes de crivos com duplo eixo vibrante, para uma maior distribuição da vibração ao longo da superfície do crivo.

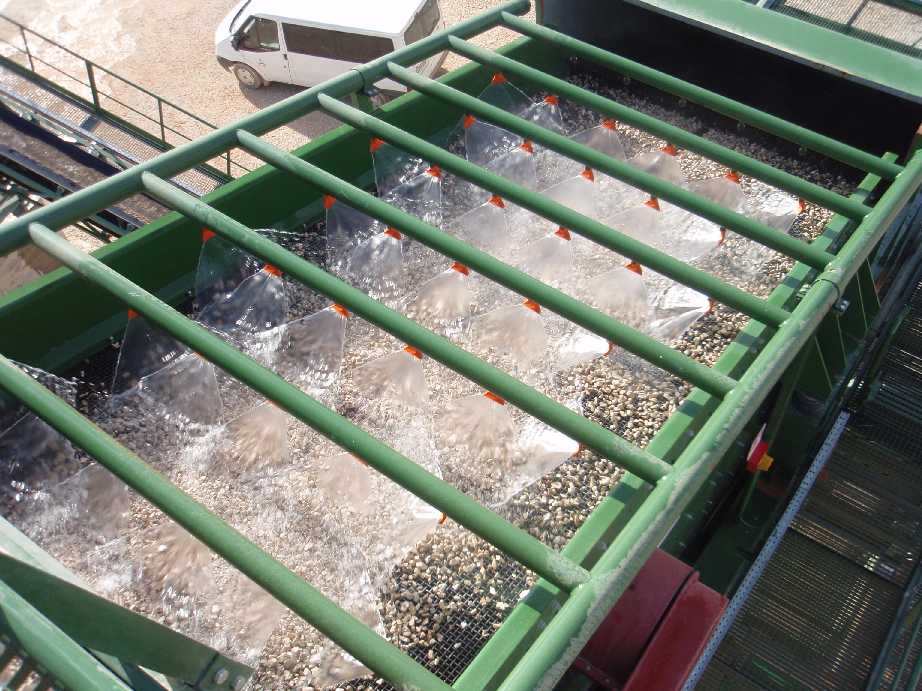

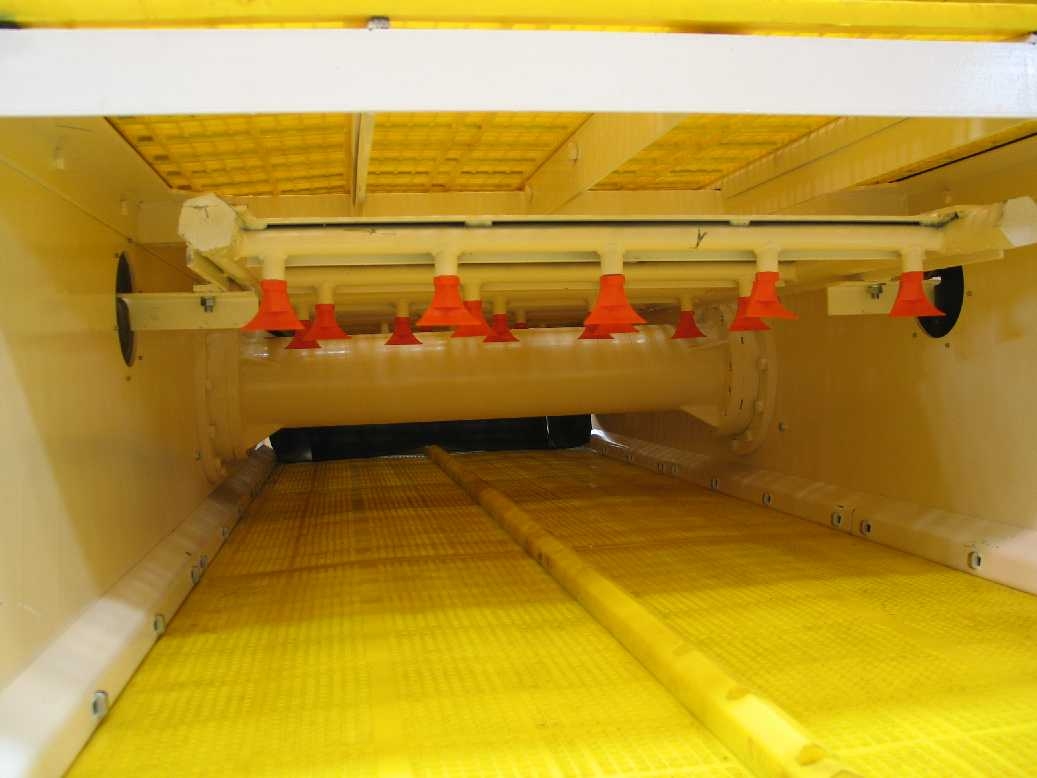

Para os processos de lavagem de inertes, os crivos CT da Talleres Alquézar, vão providos de conjuntos de chuveiros superficiais e intermédios, para o enxaguamento dos materiais. Os chuveiros são compostos de um conjunto de aspersores de poliuretano e de uma rede de distribuição de água, ancorada no chassis do crivo.

Os crivos Alquézar CT podem ir equipados com diferentes tipos de redes: Metálica, de borracha, de poliuterano, etc. em função do material a classificar. A tensão nas redes é lateral, mediante varetas longitudinais. As redes de poliuretano incorporam um sistema de fixação específico mediante cunhas.





Modelo

Largura

rede

(mm)

Compr

rede
(mm)

Largura

chassis
(mm)

Altura

Velocidade (r.p.m.)

Inclinação

(deg)

Superficie (m2)

Potencia (C.V.)

2 peneiras 3 peneiras 4 peneiras
CT-1 800 1.800 1.290 1.440 1.670 1.900 1.200 16 1,4 4
CT-2 1.000 2.500 1.630 1.800 1.800 1.900 1.100 16  2,5  5,5
CT-3 1.200 3.000 1.880 1.880 1.880 2.300 1.050 16  3,6  10
CT-4 1.500 4.000 2.220 2.290 2.290 2.700 1.000 16 6  15
CT-5 1.800 5.000 2.640 2.870 3.470 3.900 950 20  9  25
CT-6 2.000 6.000 2.740 3.690 4.290 4.875 810 20  12  40
CT-7 2.300 6.000 3.040 3.690 4.290 4.875 810 20  13,8  50
CT-8 2.300 7.000 3.040 4.040 4.640 5.225 810 20  16,1  2 x 40
